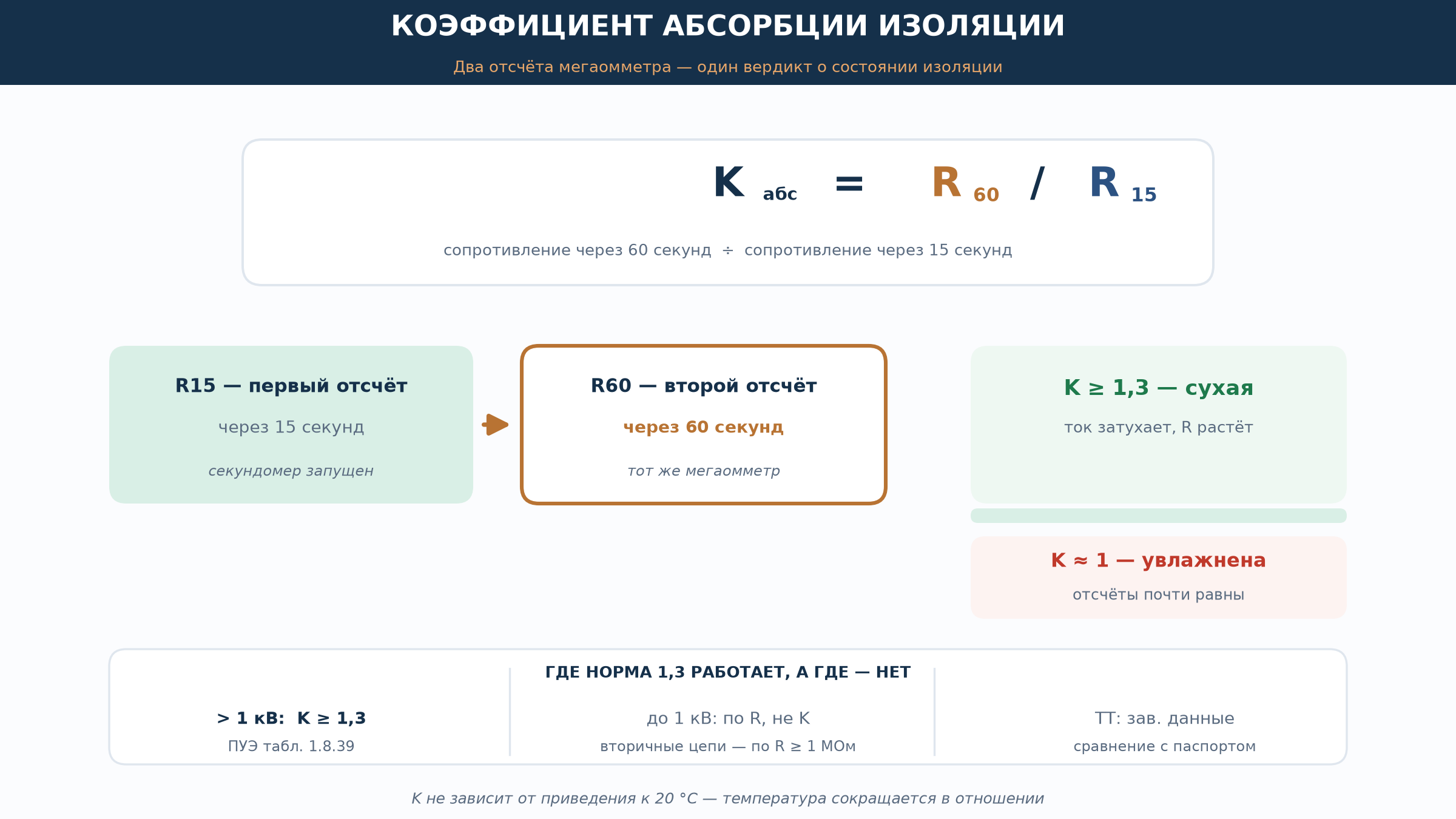

Коэффициент абсорбции Kабс — это отношение сопротивления изоляции через 60 секунд после подачи напряжения к сопротивлению через 15 секунд: Kабс = R60/R15. Норма для машин выше 1000 В — не менее 1,3 при 10–30 °C (ПУЭ табл. 1.8.39). Коэффициент показывает увлажнённость изоляции там, где само сопротивление ещё «в норме» — и именно поэтому его нельзя выбросить из протокола ПНР.

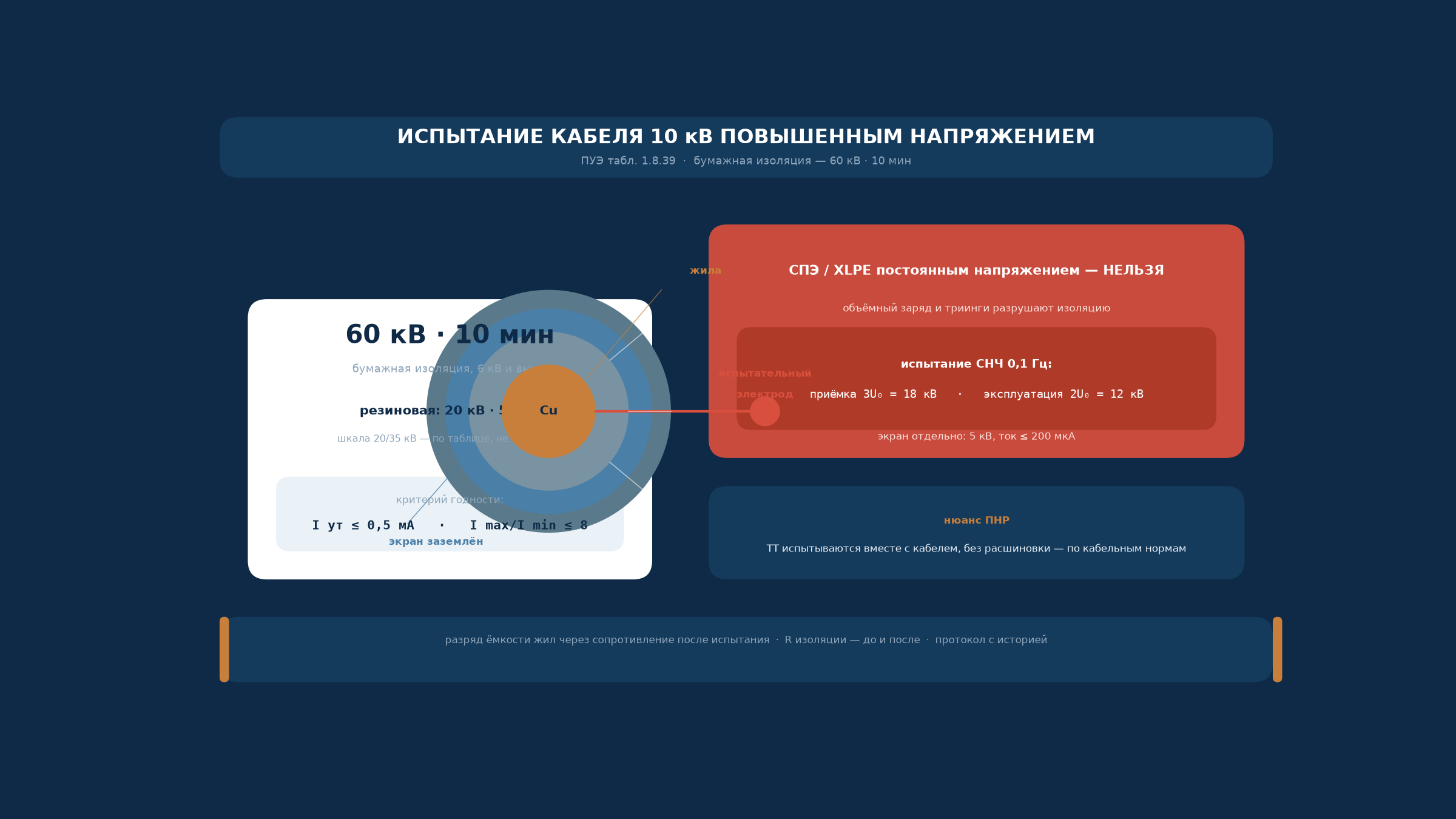

Кабель 10 кВ с бумажной изоляцией испытывается выпрямленным напряжением 60 кВ в течение 10 минут (по 5 минут на каждую жилу после расшиновки на 2–3 участка). Для кабелей с изоляцией из СПЭ постоянное напряжение применять запрещено — только переменное 0,1 Гц (СНЧ). Ниже — таблица напряжений по ПУЭ гл. 1.8, токи утечки с асимметрией, калькулятор и методика с пусконаладки.

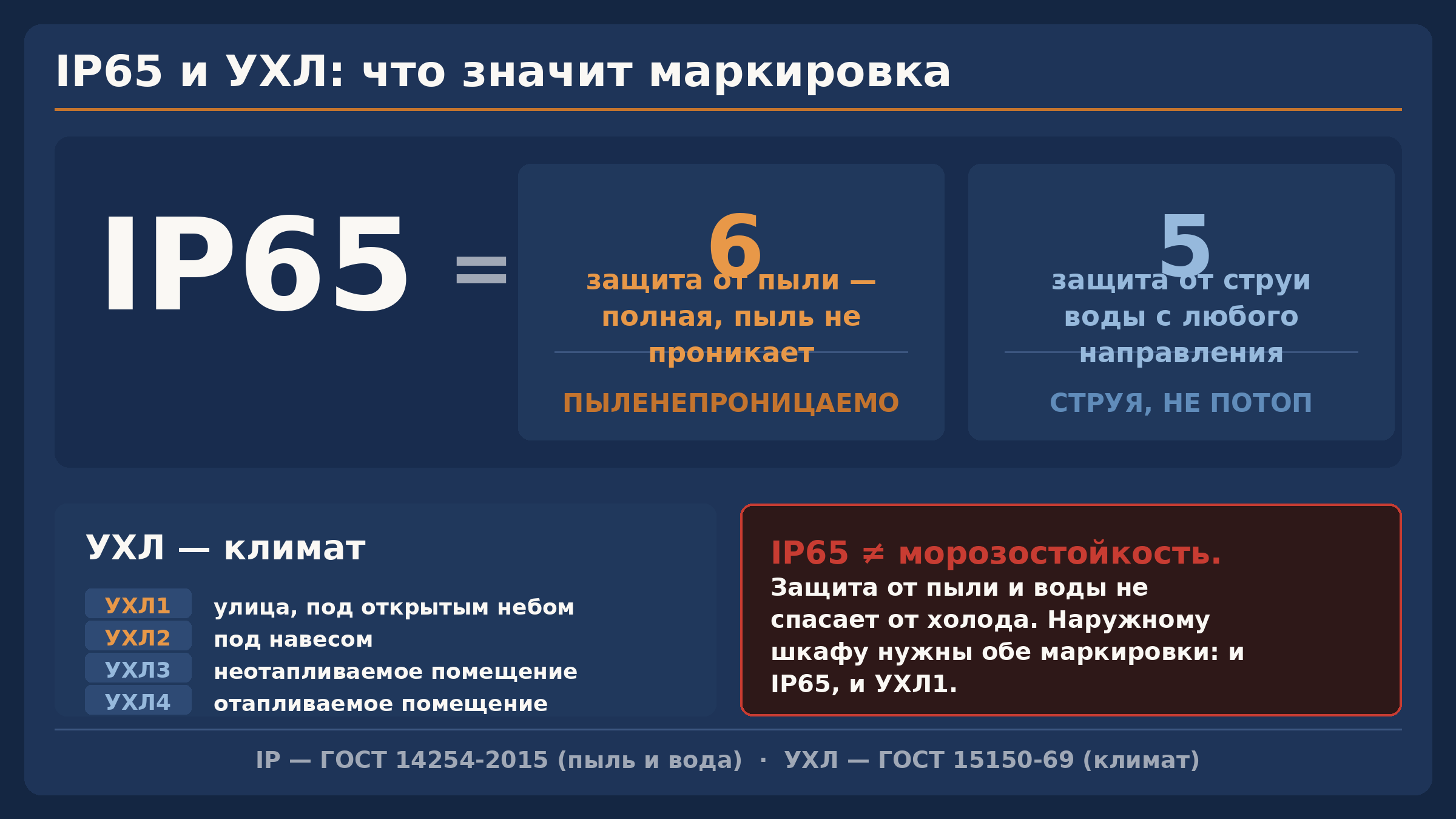

IP65 значит: оболочка пыленепроницаема (первая цифра 6 — пыль внутрь не попадает вообще) и выдерживает струю воды с любого направления (вторая цифра 5). Но IP ничего не говорит о морозе и солнце — за это отвечает УХЛ по ГОСТ 15150-69: умеренный и холодный климат (−60…+40 °C) плюс цифра категории размещения. Две независимые маркировки, и выбирать шкаф нужно сразу по обеим — ниже таблицы, разбор типовой путаницы и чек-лист выбора.
Зачем нужны стандарты на пусконаладке?
Пусконаладка — это не «докрутить провод к клемме», а перевод проектной документации в работающую систему. Исход работы решают не бренды, а знание нормативов: от маркировки цепей по ГОСТ 2.710-81 до норм испытания изоляции и категорий безопасности PL d / SIL 2. Разберём это на конкретном проекте автоматизации линии полировки для ООО «УАЗ»

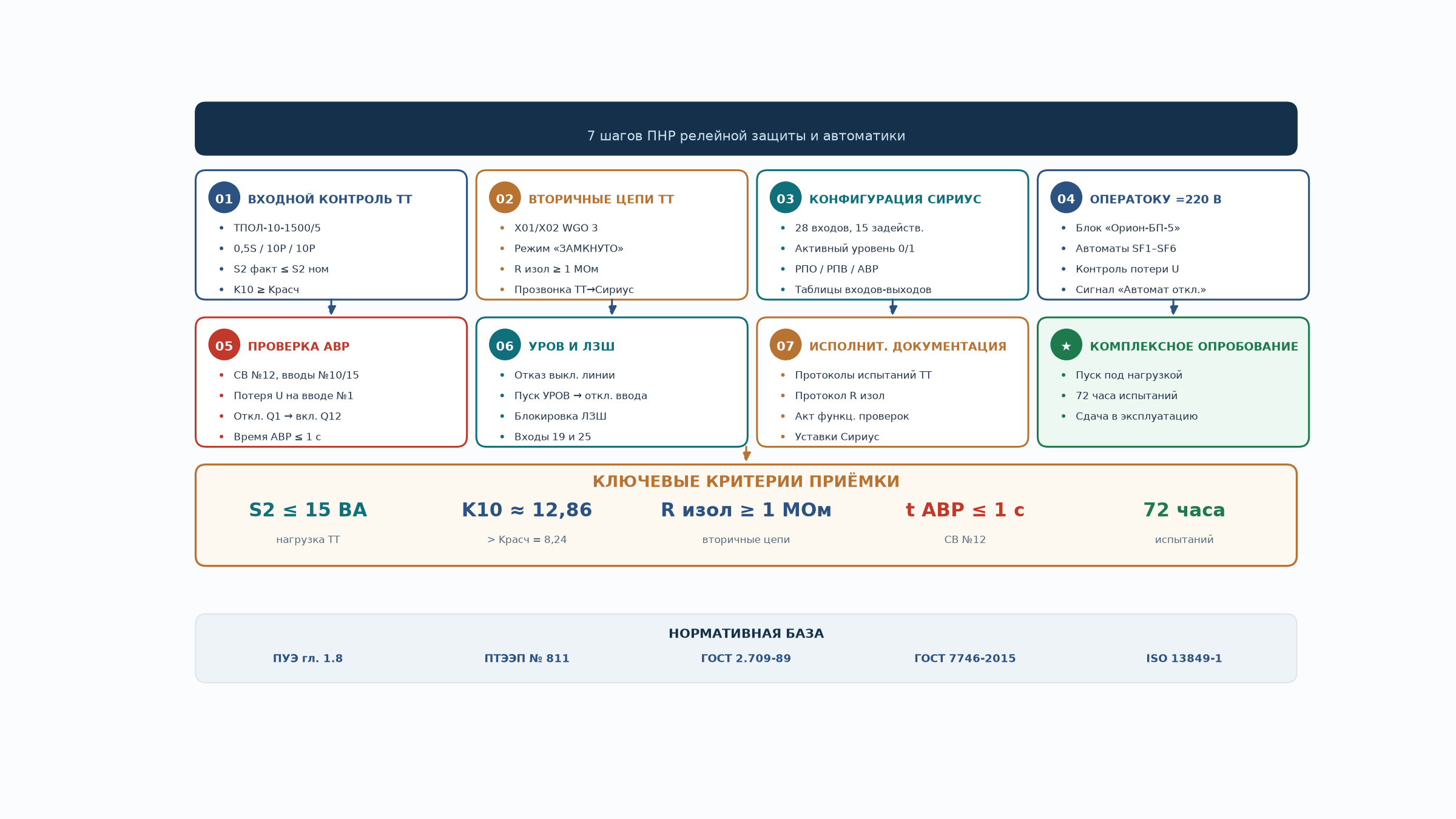

Пусконаладка релейной защиты и автоматики (РЗА) воздуходувной станции ГОКС — это работа, где ошибка в одном клеммнике превращается в ложное срабатывание АВР, а ошибка в схеме ТТ — в «непонятный» отказ защиты через полгода после пуска. Разберём семь ключевых шагов ПНР по проекту 158/24-2024-Р3 («СКБ АВТОМАТИКА»), опираясь на учебники Б. И. Кудрина (2017) и Н. К. Полуяновича (2016), а также на расчёт ТТ из листа 15.

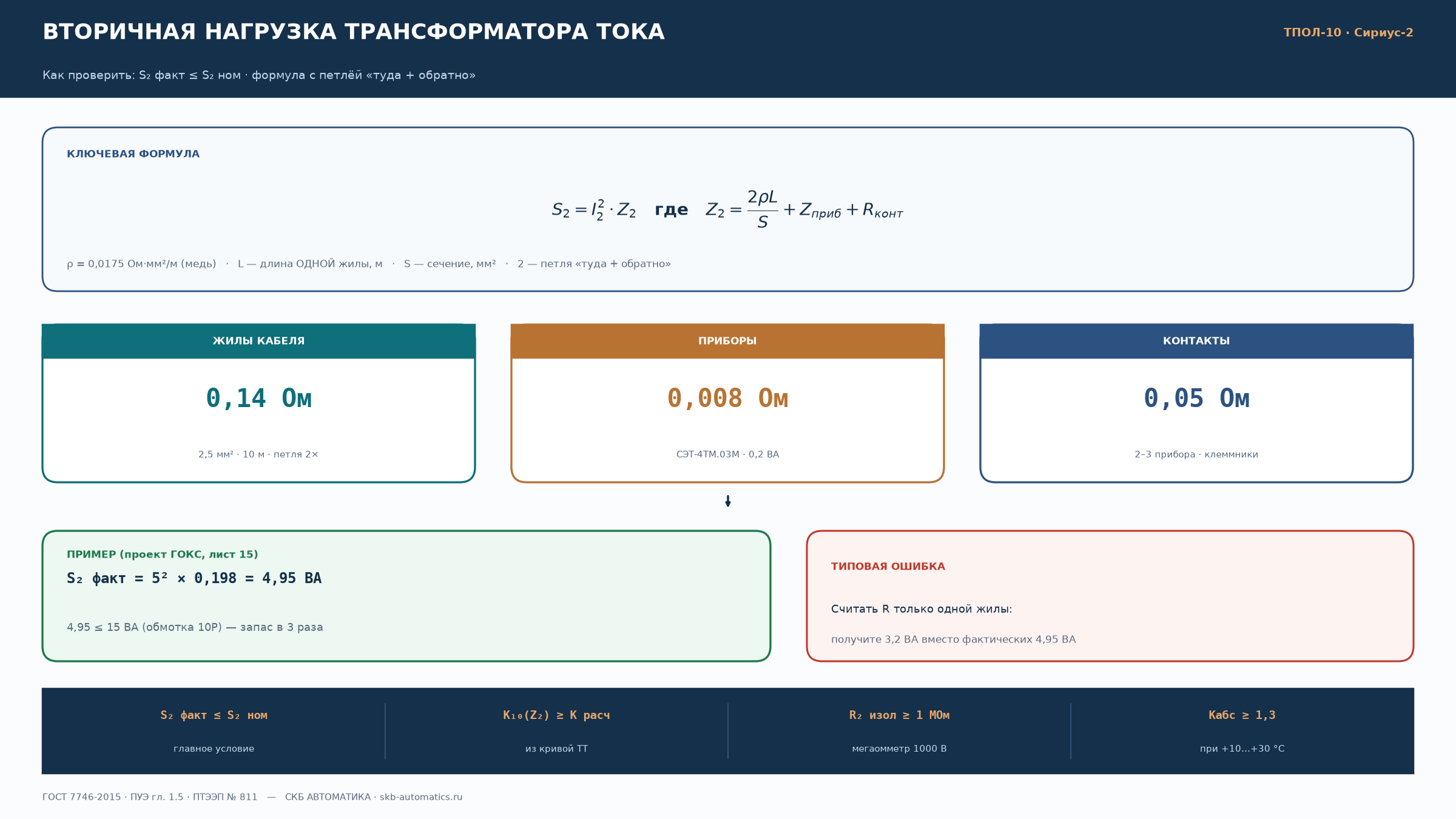

Вторичная нагрузка трансформатора тока — это то, во что превращается паспортная мощность обмотки на реальном объекте: приборы, длина и сечение жил, клеммники. Если фактическая нагрузка превысит номинальную, ТТ начнёт насыщаться раньше — и защита «слепнет» именно тогда, когда она нужна. Ниже — калькулятор с учётом длины петли, разбор формул и пример расчёта из проекта воздуходувной станции ГОКС.
Норма сопротивления изоляции зависит не от «сводника», а от типа объекта: для двигателя до 1 кВ — 0,5 МОм, для вторичных цепей — 1 МОм, для обмоток трансформаторов 110 кВ — от 450 до 40 МОм в зависимости от температуры. Ниже — сводная таблица по ПУЭ гл. 1.8 (изд. 7) и РД 34.45-51.300-97, калькулятор приведения к 20 °C и разбор ошибки, которую воспроизводит половина интернет-сводников.
