Испытательные стенды как услуга: разработка, проектирование, тиражирование
Испытательные стенды как услуга: разработка, проектирование, тиражирование
Испытательный стенд — это не просто оборудование для проверки качества. Это инженерное решение, которое объединяет механику, электронику, автоматику и программное обеспечение в единый комплекс, способный объективно контролировать параметры изделия, документировать результаты и встраиваться в производственный цикл. СКБ Автоматика предлагает разработку, проектирование и тиражирование испытательных стендов как комплексную услугу — от технического задания до готового к производству комплекта документации.
Ключевое преимущество услуги: полный цикл — от анализа технологического процесса и формулирования технического задания до выпуска комплекта конструкторской документации по ЕСКД, разработки программного обеспечения и передачи документации для серийного производства. Заказчик получает не отдельный чертёж, а готовое к тиражированию инженерное решение.
Контекст и задача
Проблема: ручной контроль параметров на производстве неизбежно приводит к субъективности оценок, низкой производительности, высокой вероятности пропуска дефектных изделий и отсутствию документированных результатов. Когда каждый проверяемый узел — критически важный элемент безопасности, цена ошибки слишком высока. Традиционные методы предполагают стопроцентное участие человека: усилие нажатия и ход рычага оцениваются субъективно, дефектные изделия могут пройти контроль незамеченными, а результаты не документируются.
Техническая задача
Создать автоматизированный испытательный стенд, обеспечивающий объективность измерений, заданную производительность, документирование каждого результата и гибкость перенастройки под различные модификации изделия без существенной переналадки. Стенд должен гарантировать выполнение требований ГОСТ, ТУ и технологических инструкций.
Инженерная задача
Объединить механику, электронику, автоматику и программное обеспечение в единый комплекс, встраиваемый в производственный цикл и системы учёта качества. Обеспечить технологичность конструкции для организации серийного производства на базе разработанной документации: унифицированные узлы, спецификации с аналогами, 3D-модели и чертежи, готовые к передаче на производство.
Цель услуги: превратить технические требования заказчика в точное инженерное решение, готовое для воплощения в металле и программе, с полным комплектом конструкторской документации, соответствующим ЕСКД, и возможностью организации серийного производства стендов.
Процесс разработки вёлся по классическим этапам:
- Анализ технологического процесса. Изучение требований к контролю параметров изделия, выявление недостатков ручного контроля и формирование технической задачи под конкретное производство.
- Разработка и проектирование. Формулирование технического задания, проработка концепции компоновки, выбор принципиальных схем и кинематики стенда, определение состава измерительных каналов и системы управления.
- Расчёты и моделирование. Выполнение прочностных, кинематических и электротехнических расчётов, создание параметрических 3D-моделей с виртуальной сборкой и проверкой на коллизии.
- Рабочая документация. Выпуск полного комплекта КД: сборочные чертежи, чертежи деталей, схемы электрические принципиальные, схемы подключений, спецификации, кабельные журналы, инструкции по сборке и наладке.
- Программное обеспечение. Разработка программ ПЛК на языках IEC 61131-3, создание HMI-интерфейсов, конфигурирование каналов, обработка ошибок и предупреждений.
- Тиражирование. Структурирование документации для серийного производства: унифицированные узлы, спецификации с аналогами, 3D-модели и чертежи.
Полный пакет документов включает: общие данные, 3D-модель с деталировкой, сборочные чертежи, чертежи деталей и сборочных единиц, схемы электрические принципиальные, схемы подключений клеммников, спецификации оборудования и материалов, кабельные журналы, пояснительную записку, инструкции по сборке и наладке, программы ПЛК и HMI-интерфейсы. Документация соответствует стандартам ЕСКД и позволяет организовать производство стендов.
Испытательный стенд является ключевым элементом системы контроля качества, обеспечивающим объективную проверку параметров изделия, документирование результатов и интеграцию с производственным циклом. В его составе применяются измерительные каналы, система управления, программное обеспечение и системы документирования.

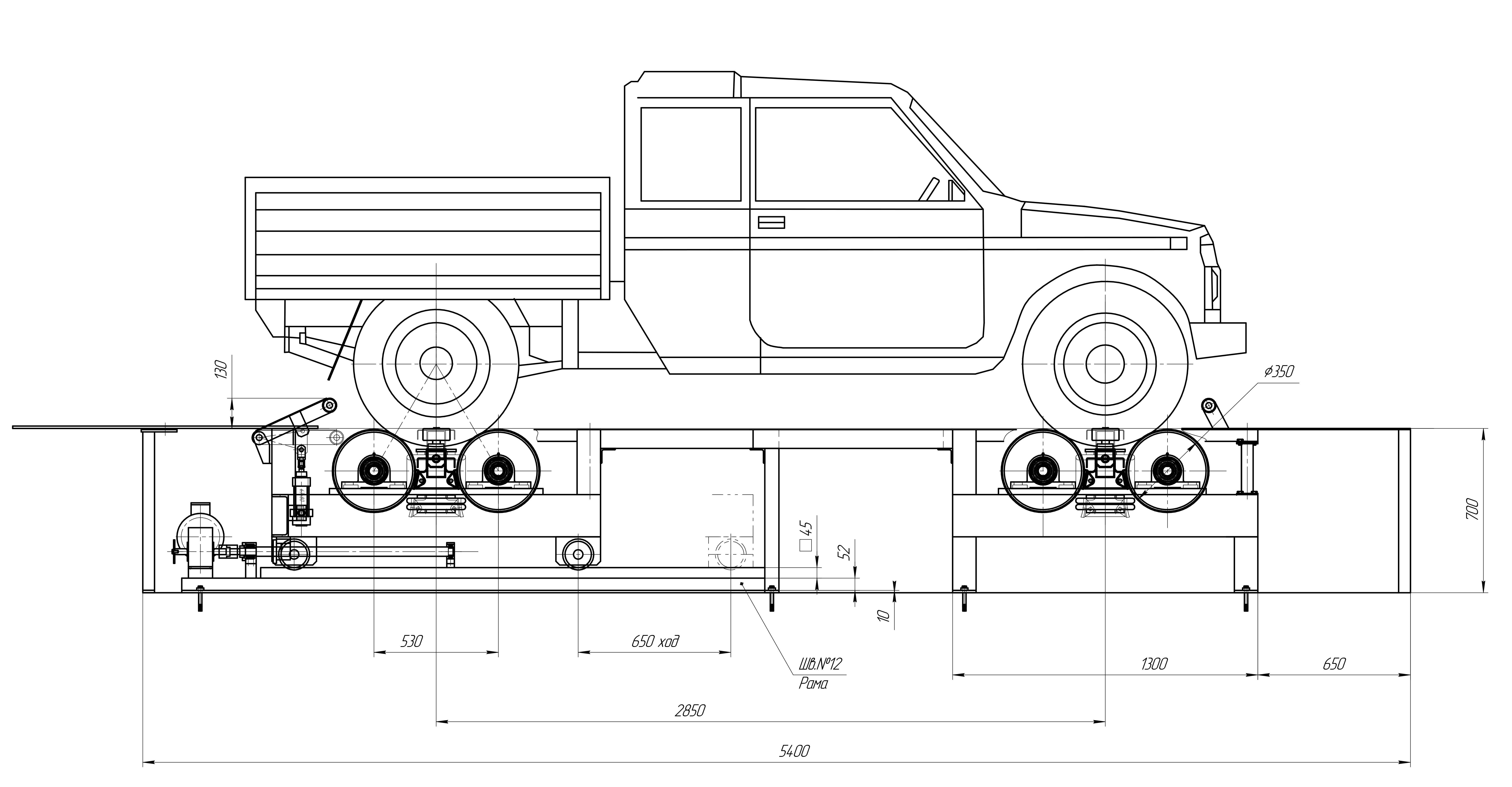

Состав типового испытательного стенда:

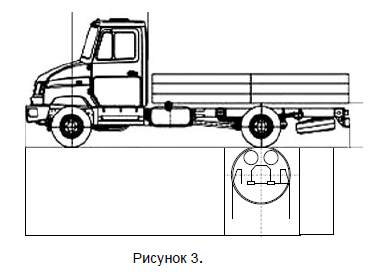

Механический модуль
Несущая рама, зажимные и установочные приспособления, кинематические пары и передаточные механизмы. Обеспечивает базирование испытуемого изделия и приложение к нему заданных нагрузок в соответствии с программой испытаний.
Система привода
Электрические, пневматические или гидравлические приводные модули, обеспечивающие перемещение рабочих органов стенда с заданной скоростью и усилием. В зависимости от задачи могут применяться сервоприводы, приводы с частотным регулированием или пневмоцилиндры.
Измерительные каналы и датчики
Комплект датчиков усилия, перемещения, давления, температуры, тока и напряжения. Обеспечивает объективную регистрацию параметров изделия в процессе испытаний и передачу данных в систему управления.
Шкаф управления
Промышленный контроллер (ПЛК), модули ввода-вывода, релейная автоматика, устройства защиты, клеммные соединения и кабельные вводы. Обеспечивает сбор, обработку и логику работы стенда в соответствии с алгоритмом испытаний.

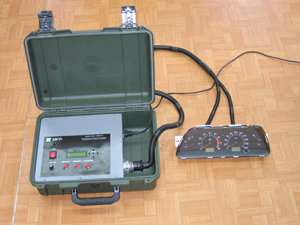

Пульт оператора с HMI
Панель оператора или промышленный компьютер с сенсорным экраном. Позволяет выбирать программу испытаний, наблюдать за ходом процесса в реальном времени, вводить параметры и просматривать результаты.
Программное обеспечение
Программа ПЛК на языках IEC 61131-3 и HMI-интерфейс. Реализует алгоритмы проверки, критерии годности, обработку ошибок и предупреждений, интеграцию с внешними системами учёта качества.
Система документирования результатов
Ведение архива испытаний, формирование протоколов установленного образца, статистика по партиям изделий, экспорт данных в стандартные форматы. Обеспечивает прослеживаемость и доказательную базу качества.
Системы безопасности и эргономики
Аварийные остановы, защитные ограждения, блокировки, световая и звуковая сигнализация. Обеспечивают безопасную работу оператора и защиту оборудования от аварийных ситуаций.
Функции и возможности, реализуемые в стенде:
Объективность и точность:
- Измерения выполняются датчиками и контроллером, а не человеком, что исключает субъективную ошибку оператора.
- Прецизионные измерительные каналы обеспечивают достоверную оценку параметров изделия.
- Автоматическая обработка сигналов и фильтрация помех повышают точность результатов.
Производительность:
- Время цикла проверки сокращается до заданных пределов, часто в несколько раз.
- Автоматизация цикла исключает непроизводительные операции ручного контроля.
- Возможность одновременного контроля нескольких параметров.
Документирование и интеграция:
- Каждый результат фиксируется, ведётся статистика по партиям изделий.
- Возможна интеграция с системами учёта качества предприятия.
- Формирование протоколов установленного образца и архивирование результатов.
Гибкость и технологичность:
- Перенастройка под различные модификации изделия без существенной переналадки.
- Унифицированные узлы и комплектующие, пригодные для серийного производства.
- Документация по ЕСКД, готовая к передаче на производство.
Расчёты и обоснования:
Для каждого проекта выполняются необходимые расчёты: прочностные, кинематические, электротехнические. Например, в проекте релейной защиты ячеек 6 кВ выполнен расчёт трансформаторов тока по условиям термической и динамической стойкости, проверка 10 % погрешности по методу Шабада, расчёт уставок защит. В проекте кристаллизатора — прочностные и кинематические расчёты для аппарата, работающего в коррозионно-активной среде.
Для испытательных стендов выполняются расчёты измерительных каналов, выбор датчиков по диапазону и точности, расчёт приводов по усилию и скорости, проверка прочности несущих конструкций, расчёт электрических нагрузок и выбор компонентов шкафа управления.
Применяемые платформы автоматизации:
| Проект | Платформа | Компоненты |
|---|---|---|
| Линия полировки АО «УАЗ» | Siemens SIMATIC S7-1500 | ET 200SP, SINAMICS G120C, SIMATIC HMI |
| Станция химводоподготовки | Siemens SIMATIC S7-1200 | TIA Portal V18, Totally Integrated Automation |
| Испытательные стенды | Отечественные и мировые ПЛК | IEC 61131-3, HMI, Modbus RTU |
Важное техническое решение: проектирование испытательных стендов с учётом технологичности производства — применение унифицированных узлов, оптимизация конструкции для быстропереналаживаемого оборудования, включение в документацию полной спецификации с указанием поставщиков и аналогов. Это позволяет организовывать серийное производство стендов на базе разработанной документации.
Типовые параметры стенда (пример): усилие нажатия — 50–200 Н, ход рычага — 100–300 мм, время цикла — не более 30 секунд. Стенд интегрирован с системой учёта качества, обеспечивает маркировку бракованных изделий и перенастраивается под различные модификации изделий.
Состав выпускаемой рабочей документации:
| Документ | Назначение |
|---|---|
| 3D-модель | Параметрическая модель стенда с деталировкой и виртуальной сборкой |
| Сборочные чертежи | Чертежи сборочных единиц, общие виды, разрезы |
| Чертежи деталей | Рабочие чертежи деталей с допусками и материалами |
| Схемы электрические принципиальные | Схемы питания, управления, сигнализации |
| Схемы подключений | Схемы клеммников, кабельные журналы |
| Спецификации | Перечни оборудования, материалов, комплектующих с аналогами |
| Пояснительная записка | Обоснование принятых решений, расчёты |
| Инструкции | По сборке, наладке, эксплуатации |
| Программное обеспечение | Программы ПЛК, HMI-интерфейсы, система документирования |
Конфигурирование программного обеспечения:
Для каждого стенда разрабатываются таблицы конфигурирования:
- Таблица 1 — конфигурирование дискретных входов (назначение, точка подключения, активный уровень, задержки, имя на HMI).
- Таблица 2 — конфигурирование выходных реле (назначение, точка подключения, режим фиксации).
- Таблица 3 — конфигурирование экранных форм HMI (назначение, отображаемые параметры, органы управления).
- Таблица 4 — конфигурирование аналоговых каналов (тип датчика, диапазон, масштабирование, уставки).
- Таблица 5 — настройка системы документирования (форма протокола, состав полей, архивирование).
Например, для стенда проверки ручного тормоза вход №1 сконфигурирован как «Пуск», вход №2 — «Стоп», вход №3 — «Авария». Выходное реле №1 — «Готов», реле №2 — «Брак», реле №3 — «Годен». Экран HMI содержит форму выбора программы, форму отображения усилия и хода, форму результатов и форму статистики.
Особенность услуги: тиражирование — это возможность организовать серийное производство стендов на базе разработанной документации. Документация структурирована для серийного производства: унифицированные узлы, спецификации с аналогами, 3D-модели и чертежи, готовые к передаче на производство.
Особенности и технические решения:
- Объективность измерений: датчики и контроллер вместо человека, исключение субъективной ошибки.
- Производительность: сокращение времени цикла проверки до заданных пределов, автоматизация цикла.
- Документирование: фиксация каждого результата, ведение статистики, интеграция с системами учёта качества.
- Гибкость: перенастройка под различные модификации изделия без существенной переналадки.
- Соответствие стандартам: гарантированное выполнение требований ГОСТ, ТУ и технологических инструкций.
- Технологичность: унифицированные узлы и комплектующие, пригодные для серийного производства.
- Безопасность и эргономика: аварийные остановы, защитные ограждения, блокировки, световая и звуковая сигнализация.
Разработка испытательных стендов — это комплексная услуга, охватывающая полный цикл от технического задания до тиражирования. СКБ Автоматика объединяет компетенции в области конструирования, проектирования АСУ ТП, программирования контроллеров и патентной защиты решений, что позволяет создавать стенды, готовые к серийному производству и применению на предприятиях различного масштаба.
Ключевые компетенции, продемонстрированные при разработке:
Анализ технологического процесса
Изучение требований к контролю параметров изделия, выявление недостатков ручного контроля и формирование технической задачи под конкретное производство.
Конструирование и проектирование
Разработка компоновки стенда, выбор измерительных каналов, приводов и системы управления, выполнение прочностных, кинематических и электротехнических расчётов.
Разработка документации по ЕСКД
Выпуск полного комплекта конструкторской документации: 3D-модели, сборочные чертежи, чертежи деталей, схемы, спецификации, инструкции по сборке и наладке.
Программирование ПЛК и HMI
Разработка программ на языках IEC 61131-3, создание HMI-интерфейсов, конфигурирование каналов ввода-вывода, интеграция с системами учёта качества.
Технологичность и тиражирование
Решения, позволяющие организовать серийное производство стендов на базе разработанной документации: унифицированные узлы, спецификации с аналогами, модульность.
