Разработка конструкторской документации
Полный спектр разрабатываемой документации согласно ЕСКД и международным стандартам
Мы разрабатываем все виды конструкторской документации, необходимой для производства, сборки, контроля и эксплуатации изделий.
Чертежи общего вида
Определяют конструкцию изделия, взаимодействие его составных частей и принцип работы.
Состав:
- Изображения изделия (виды, разрезы, сечения)
- Основные параметры и габаритные размеры
- Спецификация составных частей
- Технические требования

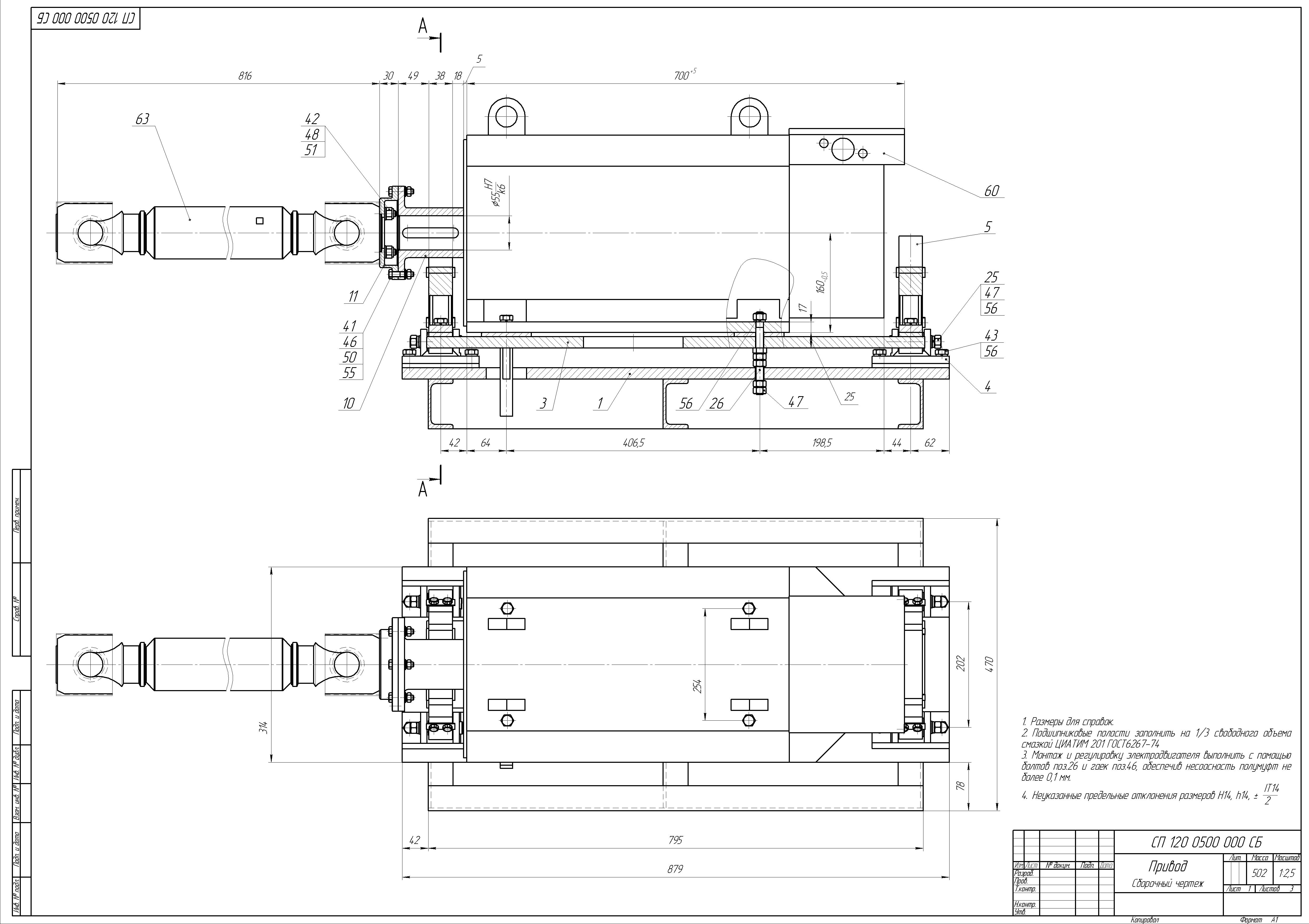

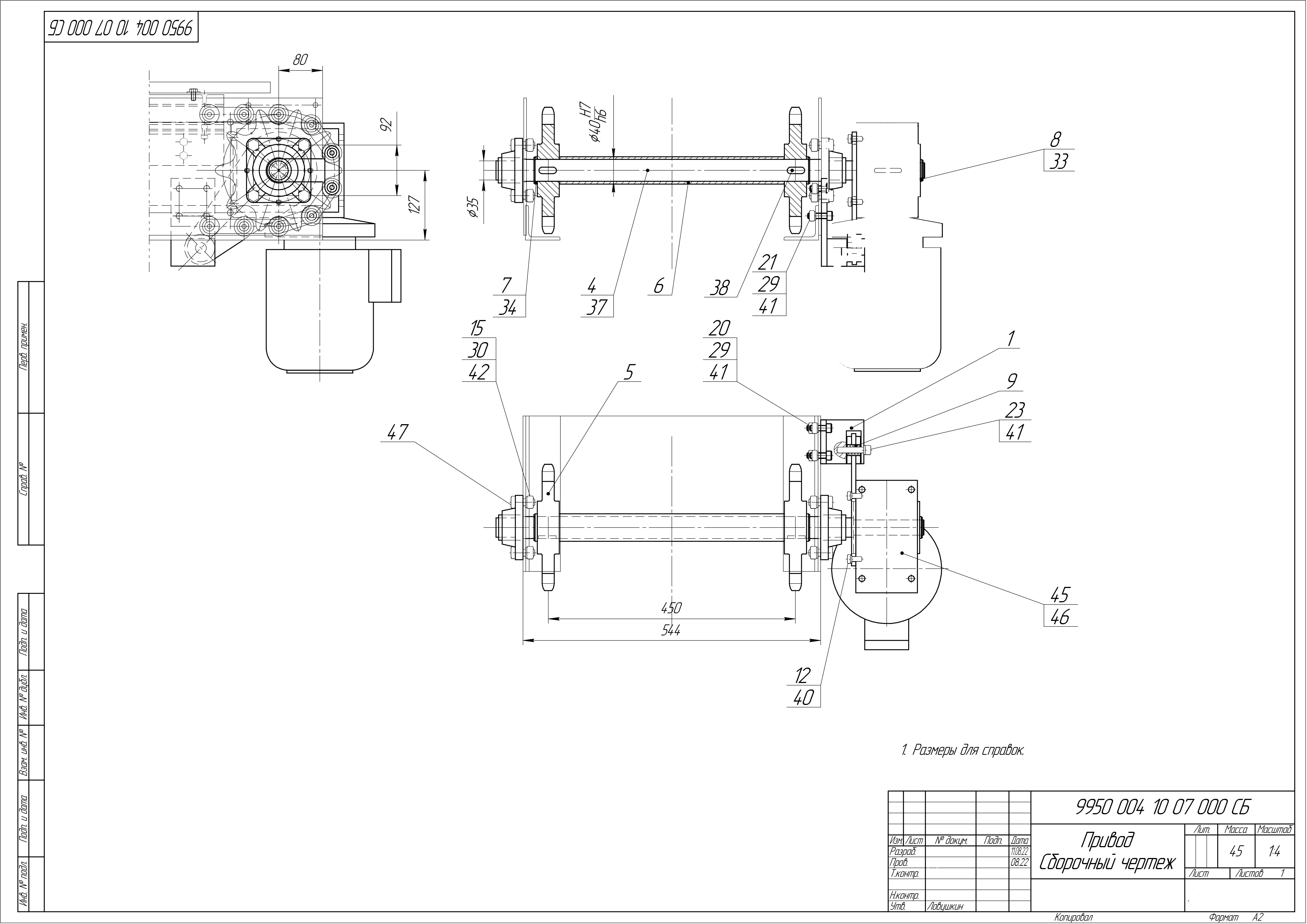

Сборочные чертежи
Содержат данные, необходимые для сборки (изготовления) и контроля сборочной единицы.
Состав:
- Изображения сборочной единицы
- Размеры, допуски и посадки
- Номера позиций составных частей
- Указания по сборке и контролю
Чертежи деталей
Содержат информацию для изготовления и контроля отдельной детали.
Состав:
- Изображения детали (необходимые виды, разрезы)
- Все необходимые размеры и допуски
- Указания по материалу, термообработке
- Шероховатость поверхностей
Схемы
Определяют составные части изделия и связи между ними.
Виды схем:
- Кинематические
- Гидравлические и пневматические

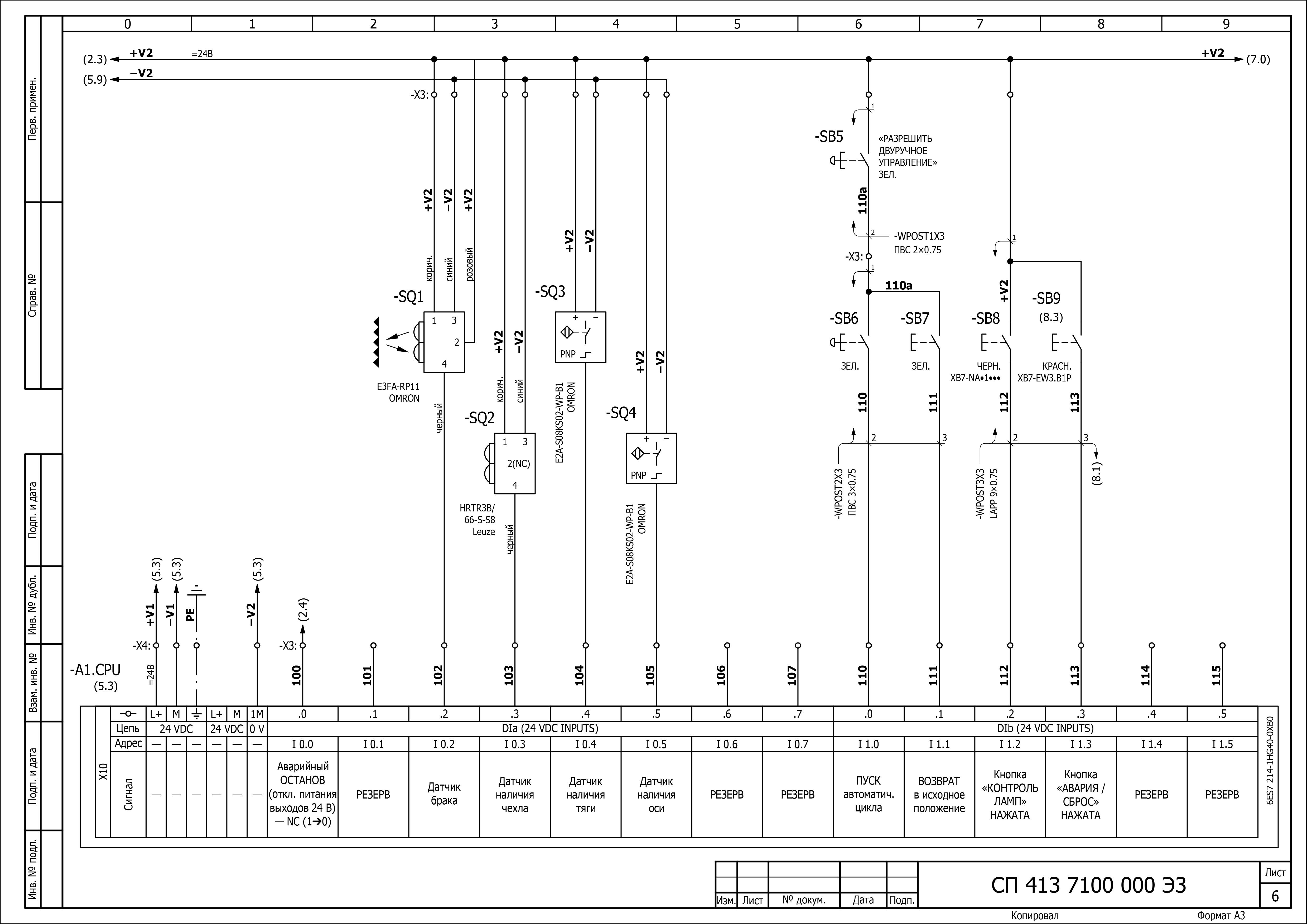

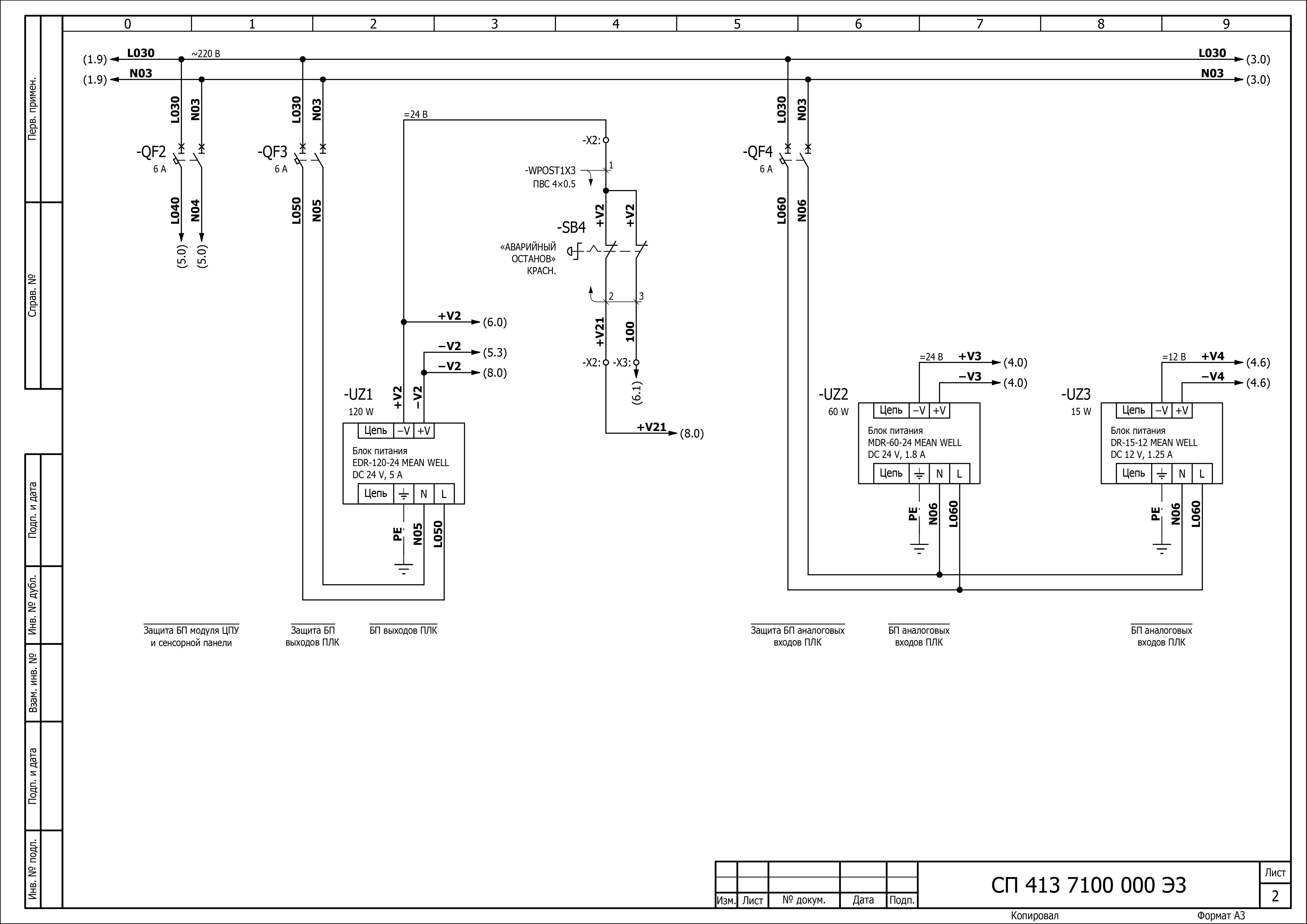

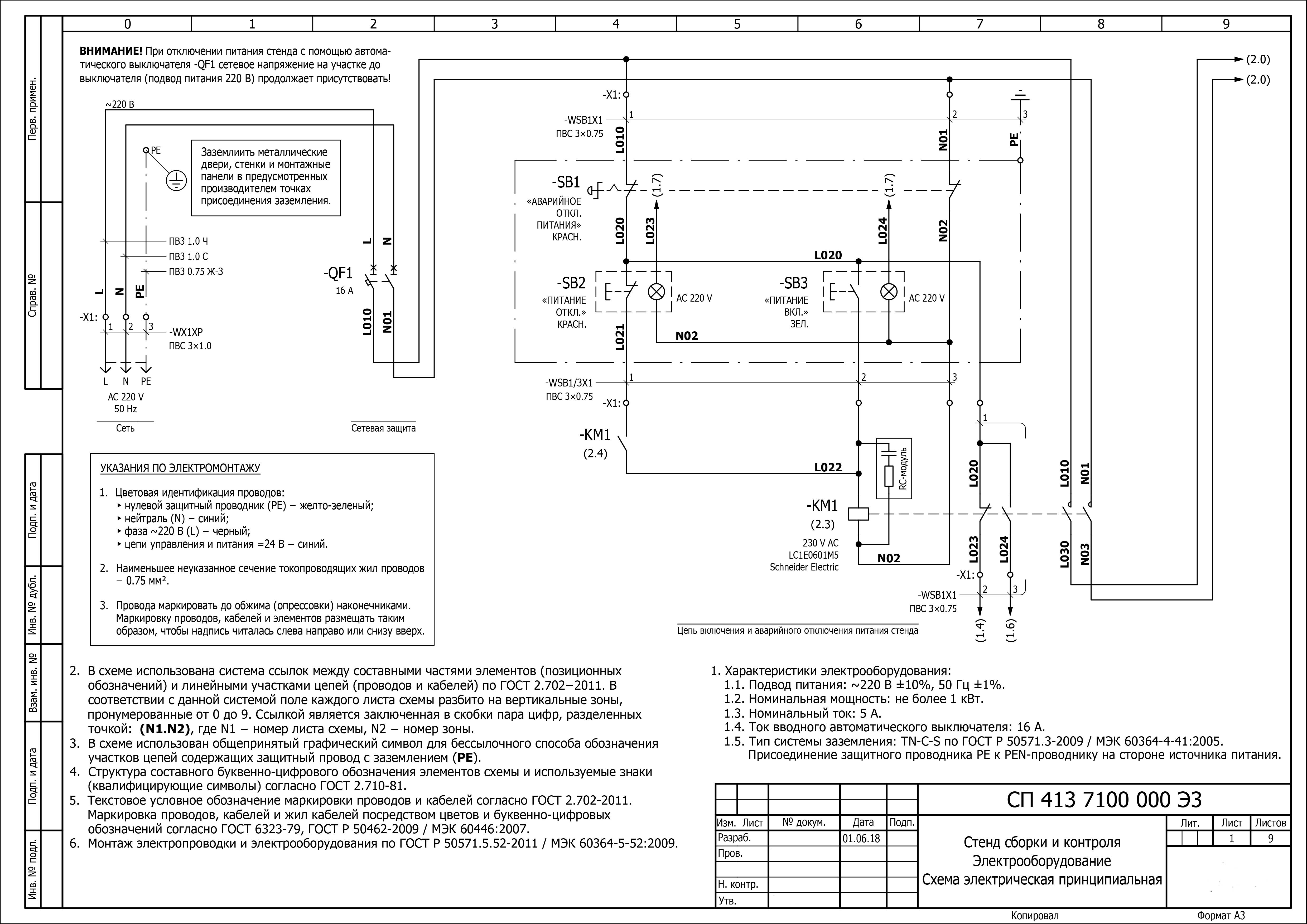

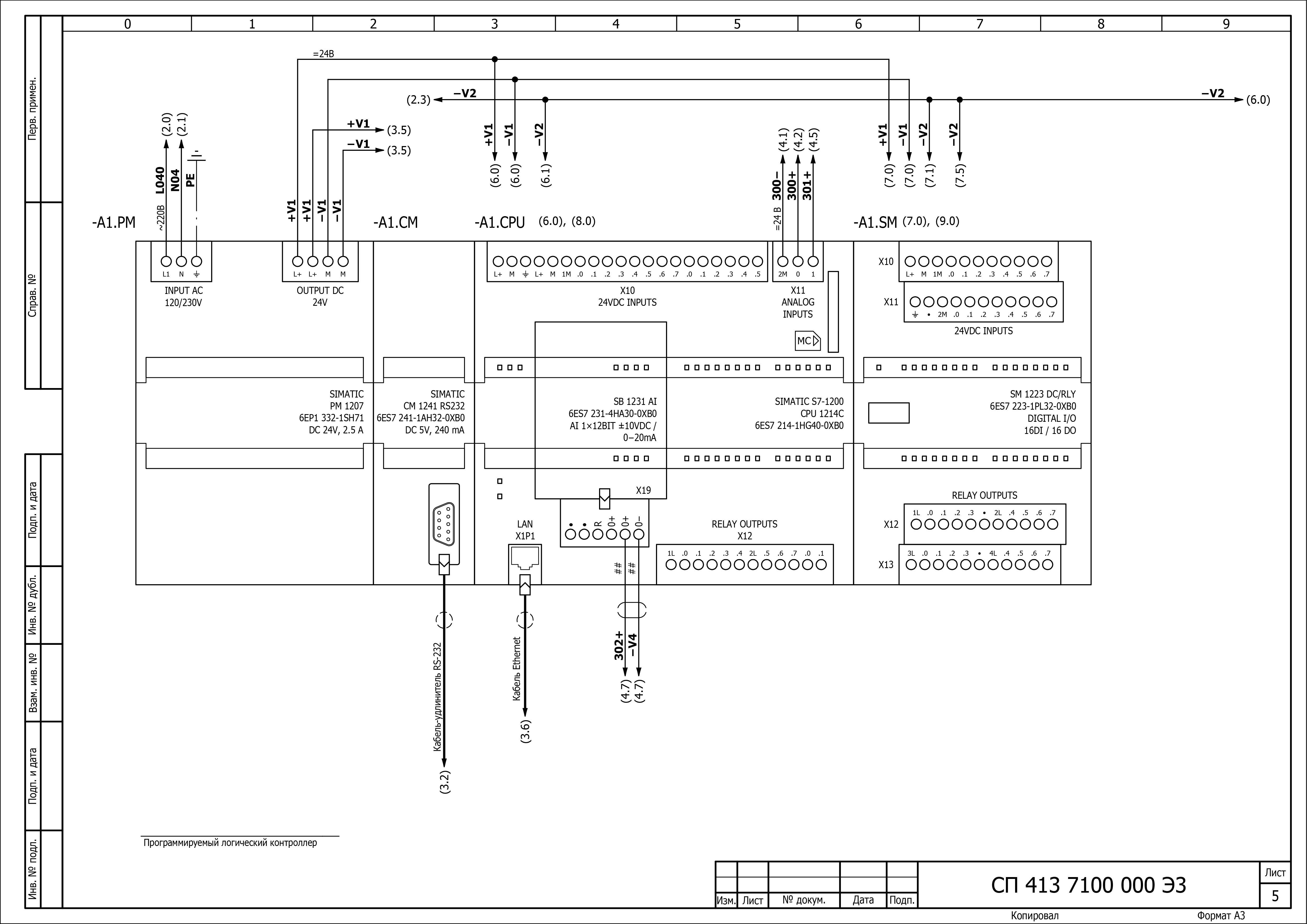

- Электрические принципиальные
- Схемы соединений
Спецификации
Определяют состав сборочной единицы, комплекса или комплекта.
Состав:
- Перечень всех составных частей
- Обозначения документов на эти части
- Количество составных частей
- Дополнительные сведения
Эксплуатационная документация
Устанавливают требования к изделию, его изготовлению, контролю, приемке и поставке.
Содержание:
- Технические требования
- Требования безопасности
- Правила приемки
- Методы контроля и испытаний
Мы разрабатываем документацию в соответствии требованиям различных рынков.
ЕСКД
Единая система конструкторской документации - российские стандарты
ГОСТ
ГОСТ 2.ххх серии, ГОСТ 3.ххх серии и другие отраслевые стандарты
ISO
Международные стандарты, включая ISO 128, ISO 129, ISO 1101
